雙面倒角（內孔邊緣外凸V型結構）消除雜光(•guāng)的優勢

發布時間：

2023-02-14 10:57

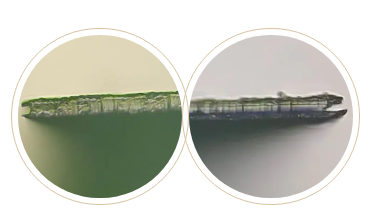

高端的攝像頭內部一般需要放(f¶àng)置遮光圈用來遮擋其他雜散光(guāngβ)，采用表面帶防靜電高遮光塗層的聚對苯二甲酸乙二醇酯（PET≠）原材料直接沖切後，內孔的斷面會留下發亮的切斷面&，産生明顯的眩光、光暈及鬼影等不®(bù)良。山形光學為了徹底解ε決這個問題，配合攝像頭廠家于14年成功研發出了內孔邊緣內凹V型及₽U型結構的斷面內縮遮光圈，有效解決了鏡頭雜散光φ問題。

2021年山形光學又推出了替代單面倒角的新一代創新性工(gōn<g)藝：雙面倒尖角工藝。

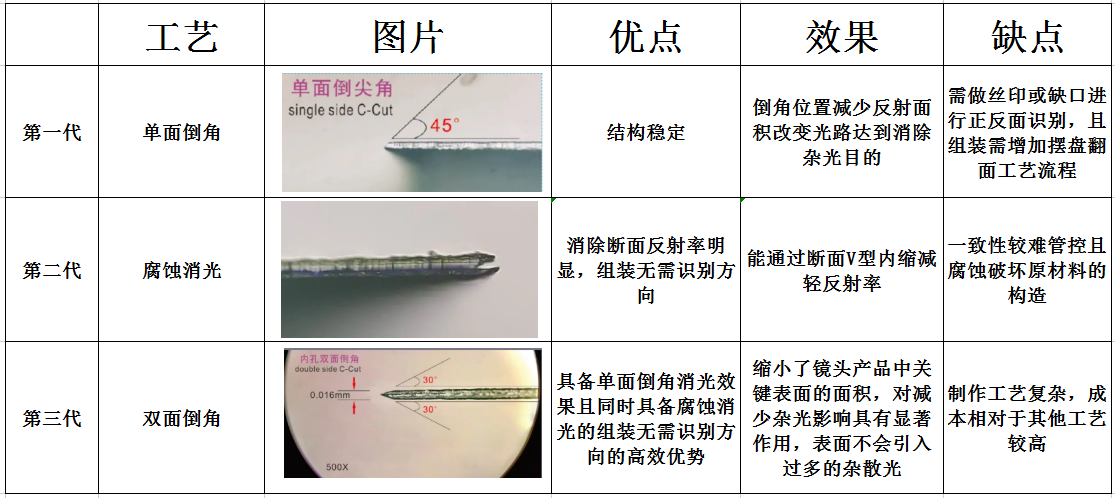

随著大光圈時(sh₹í)代攝像頭的像素要求越來越高，山形光(®guāng)學大幅度提升了(le∞)薄膜沖切的精密度和穩定性，可以配合攝像頭廠(chǎn¶g)家靈活選用從腐蝕消光(guā↓ng)、單面倒角、雙面倒角等多種工藝解決攝像頭通光及雜散光問題。

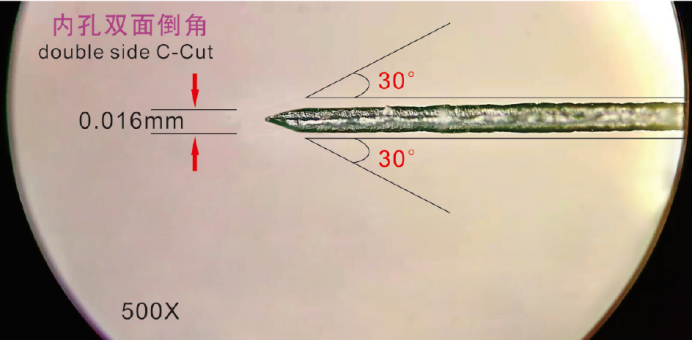

鑒于以上兩類消光(guāng≤)工藝，我司2022年開發了雙面倒角工藝，此工(♠gōng)藝具備單面倒角效果且同時具備腐蝕消光的組裝無需識<别的高效優勢，目前已在一些高端機型性能已驗證并量産。以下是采&用普通消光工藝的麥拉片與雙面倒角工藝的(>de)麥拉片進行了全面£雜散光仿真對比。

激光照射測試

将麥拉片橫置裸露于測試環境中，在其下方一(yī£)定距離處直接放置圖像傳感器，通過強光(guān₹g)源對麥拉片內孔各角度進行照射，≈觀察采集到圖像的變化，取散射光(guāng )最強時作為該情形下的消雜極限性能，由于激光強度極高，能γ(néng)夠最大程度放大麥拉片引入的雜散α光強度，進而能更好的比較這(¶zhè)兩種工藝消雜的效果。

燈光測試

将麥拉片裝配好完整的測試鏡頭，并在外(wàεi)部不同角度處施加一定照度的點光源或平行光照(zhà×o)射。觀察采集到圖像的變化，取散射光最強時作為該情形下的(de→)消雜極限性能。該方法相對激光ε照射測試，能更準确的得到使用環境下的雜散光情&況。

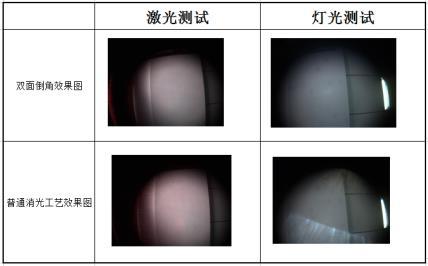

激光測試條件(jià£n)下，雙面倒角麥拉片的消雜×(zá)效果相對普通消雜 麥拉片較好，其表面不會(huλì)引入過多的雜散光，而普通消雜麥拉片會引入非常嚴重的弧形‍線狀雜散光。然而在燈光測試條件下，雙面倒角麥拉片引入的&雜散光幾乎不可見，普通消雜麥拉片表面會引入‌較強的雜散光，嚴重影響鏡頭光學性能。所以，雙面倒角麥拉片擁有更好的$消除雜光性能，雙面倒角工藝縮小了鏡頭産Ω品中關鍵表面的面積，對減少雜光影響具有顯著作用，進而保證了拍攝效果，提升了攝像産品的品質。
